¶ Aperçu
Cette fenêtre permet la gestion des fonds de plan (ajout, sélection suppression).

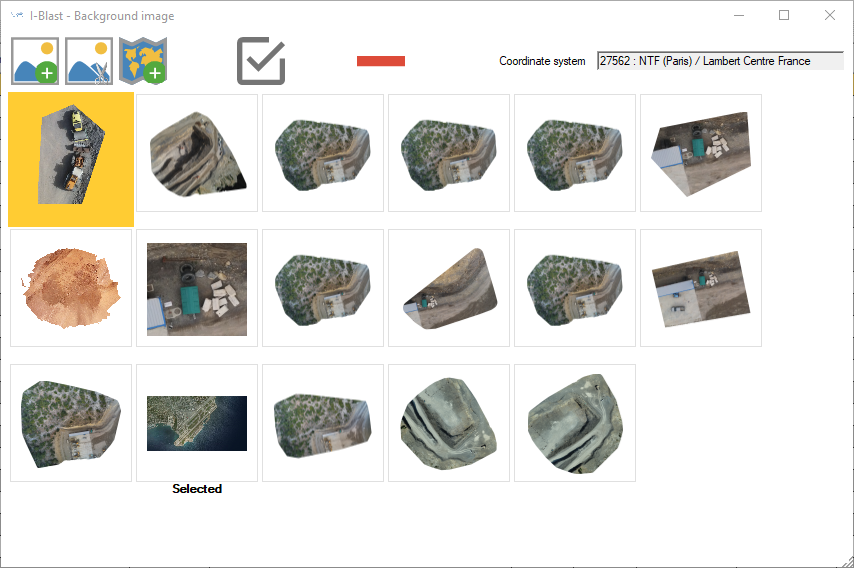

Les boutons de gauche à droite correspondent aux actions suivantes :
- Ajout d'un nouveau fond de plan depuis une image (orthophoto)
- Découpe d'une image
- Ajout d'un fond de plan depuis des images satellite
- Sélection du fond de plan actif
- Suppression du fond de plan sélectionné
¶ Ajout depuis une image

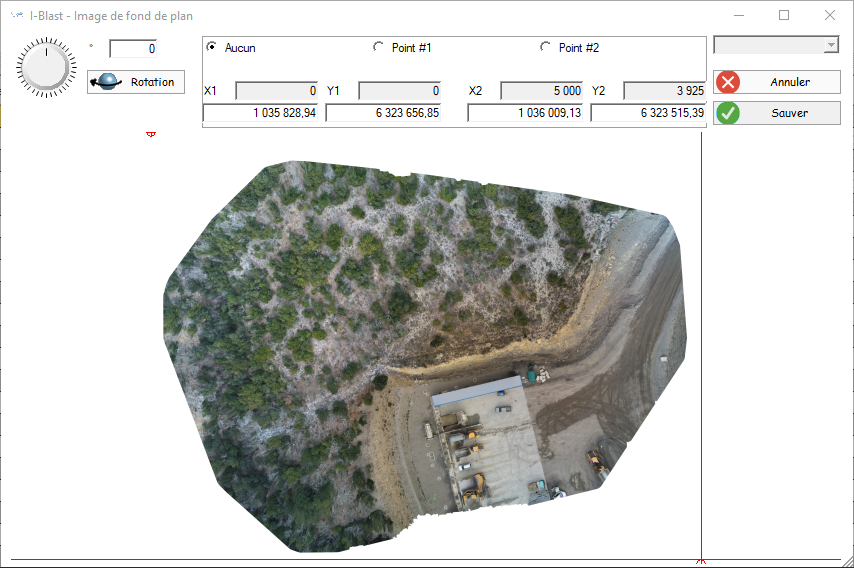

Cette vue permet de régler les paramètres d'import une fois l'image sélectionnée.
Pour une Orthophoto récente[1] au format tiff toutes les valeurs sont remplies automatiquement et il suffit de valider.
La partie gauche permet de régler l'orientation (azimuth) de l'image, soit par le potentiomètre soit en utilisant le champs de saisie et le bouton Rotation.
La partie centrale permet de géoréférencer l'image en suivant les étapes ci-dessous :
- Sélectionner "Point #1"
- Pointer le premier point de référence sur l'image (zoomer si besoin) et cliquer
- Indiquer sous les champs X1 et Y1 les coordonnées du premier point
- Sélectionner "Point #2
- Pointer le second point de référence sur l'image (zoomer si besoin) et cliquer
- Indiquer sous les champs X2 et Y2 les coordonnées du second point
- Valider
¶ Ajout depuis le satellite

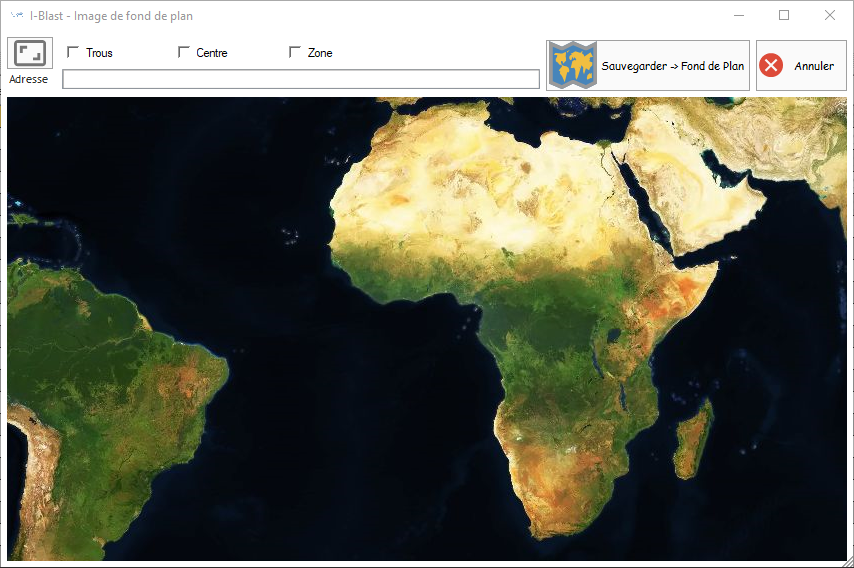

Cette vue permet d'importer un fond de plan depuis des images satellite. Pour cela il faut avoir au préalable défini le fournisseur d'images satellite.
La fenêtre possède plusieurs outils pour aider à localiser la zone voulue.
- Le champ Adresse permet de zoomer automatiquement autour d'une adresse (postale) définie.
- Les outils Trous, Centre et Zone permettent respectivement de zoomer sur une image contenant les trous, le centre du tir ou toutes les zones (actives ou non)
La vue peut être modifiée en utilisant la molette de la souris pour agir sur le niveau de zoom et le cliquer-déplacer pour effectuer des translations.
Enfin le bouton Sauvegarder -> Fond de Plan permet d'enregistrer l'image actuellement affichée dans les fonds de plans.
¶ Sélection du fond de plan actif
Même si un tir ou un site peut avoir plusieurs fond de plan qui lui sont liés, un seul d'entre-eux peut être actif à la fois.
Pour le désigner il est possible, soit d'utiliser le menu contextuel, soit le bouton associé dans le bandeau.
Ce fond de plan sera celui visible dans la fenêtre fond de plan et dans les rapports.
Geotiff (au format .tif ou .tiff) généré par la plupart des logiciels de photogrammétrie (ou fichier tiff (au format .tif ou .tiff) accompagné du fichier monde .tfw) ↩︎
