¶ Aperçu

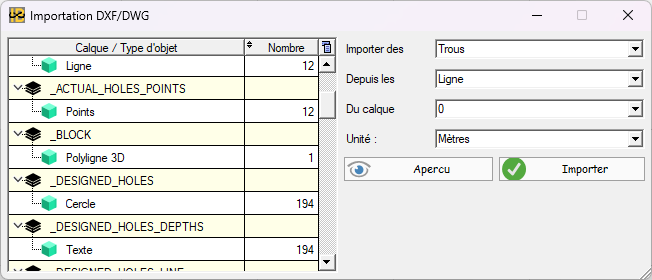

Cette fenêtre permet d'importer, depuis un fichier DXF ou DWG, certains types d'objets en tant que trous, lignes, annotations et nuages de points I-Blast.
¶ Fonctionnalités
¶ Contenu du fichier
La table à gauche permet d'afficher un apercu des objets contenus dans le fichier.
Ces objets sont rassemblés par calque et par type d'objet.
¶ Importation
Pour importer des éléments depuis un fichier DXF/DWG, il faut définir:
- le type d'élément I-Blast à importer.
Il peut s'agir de trous, lignes, annotations ou nuages de points. - à partir de quel type d'objet du fichier ces éléments doivent être construit.
Le type d'objet admissible dépend du type d'élément I-Blast choisi. - à partir de quel calque du fichier les éléments doivent être importer.
Il est possible de choisir un calque spécifique ou Tous les calques. - l'unité utilisée dans le fichier.
Par défaut, le sélecteur sera positionné sur l'unité défini dans le fichier.
Il est possible de la modifier si l'unité du fichier n'a pas été définie correctement et que les positions des objets importés semblent incorrects.
Le bouton Apercu permet d'afficher les objets ç importer dans le plan de tir afin de vérifier leur cohérence.
Pour les éléments de type nuage de points, cette fonction ne donnera que le nombre d'éléments trouvés.
Le bouton Importer importe les éléments définis dans le plan de tir.
